Арочные подъемники для подъема грузов на складах и производствах

Арочные подъемники – каркасные самонесущие шахты с движущейся грузовой платформой. Основа каркаса – две направляющих и боковая стойка с рейкой. Именно благодаря конструкции на основе направляющей и боковой стоек у арочных подъемников есть и второе название – двухстоечные.

Устройство и принцип работы арочного подъемника

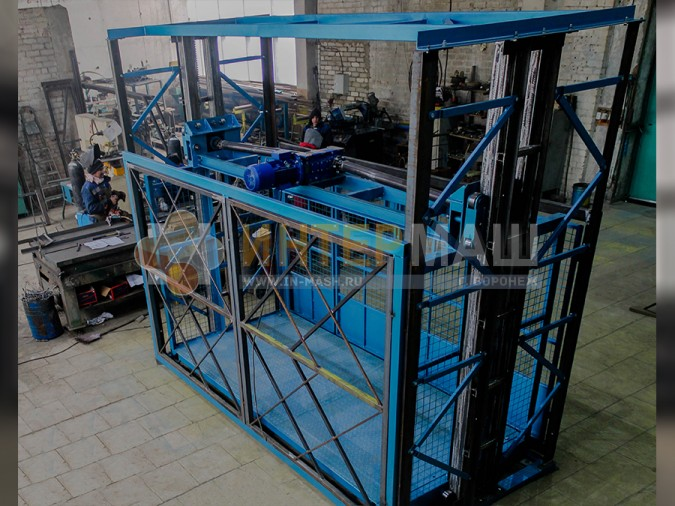

Функцию несущей конструкции в подъемниках арочного типа выполняет сварной ферменный каркас из стоек, стяжных «пауков» и уголков. При установке внутри здания подъемник устанавливается в шахте. Наружный монтаж предполагает крепление подъемника к несущим конструкциям здания.

За движение платформы отвечает силовой узел: мотор-редуктор, карданный вал, каретка, устройство ловителя. В зависимости от типа привода, крутящий момент мотор-редуктора превращается в поступательное движение платформы за счет канатной, цепной тяги или реечной передачи. Подъемники для крупных производственных предприятий, складов, магазинов и логистических центров изготавливают, в основном, с реечным приводом.

Инженеры воронежского завода «ИнтерМаш» объясняют это следующими эксплуатационными преимуществами:

Реечная передача обеспечивает точность позиционирования платформы, тогда как кабины на тросе или цепи в нижней точке траектории движения могут проседать на 5-10 мм.
Отсутствие колебательных движений при погрузке и разгрузке. За счет отсутствия гибких конструктивных элементов платформа сохраняет неподвижность.
Точность остановки до 1 мм. Когда пол кабины находится на одном уровне с полом склада, это упрощает погрузку/разгрузку с помощью электроштабелеров и другой подъемной техники.

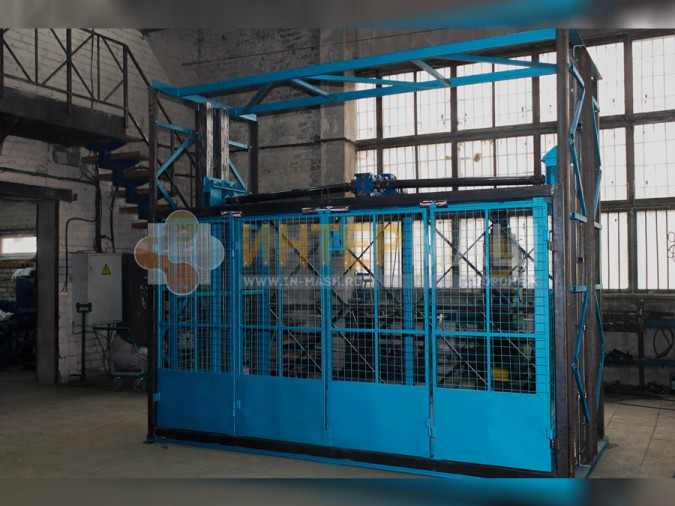

Грузовая платформа (открытая) или кабина (закрытая) перемещается внутри конструкции вверх-вниз. Платформа поднимает грузы до 6 тонн на высоту второго-третьего этажа, работая как грузовой лифт. Однако, в отличие от лифта, арочный подъемник работает без машинного отделения и не требует регистрации в Ростехнадзоре.

Нюансы подъемного оборудования арочного типа

Для складов и логистических комплексов с интенсивным грузооборотом между этажами двухстоечные подъемники удобнее консольных и ножничных. Высота подъема у них больше, чем у ножничных, а грузоподъемность больше, чем у консольных. Свою роль играет и надежная ферменная конструкция с высоким запасом прочности.

С другой стороны, арочные конструкции не особо удобны, когда грузопоток идет в разных направлениях, а сами грузы крупногабаритные. Вопрос с габаритами самый сложный, он серьезно ограничивает возможности подъемника. Вот почему перед выбором оборудования необходимо соотнести габариты площадки с размерами груза. Можно ориентироваться на средние значения (длина платформы до 6 м, ширина – до 3 м), однако лучше проконсультироваться с производителем. Исчерпывающую консультацию по выбору, монтажу и эксплуатации грузового подъемника дадут инженеры завода «ИнтерМаш». Свяжитесь со специалистами предприятия, они изучат поставленную задачу, предложат несколько экономически и технически обоснованных вариантов решения.
